Como programar a interpolação circular em um torno CNC Fanuc?

Ei! Como fornecedor de tornos CNC Fanuc, recebo muitas perguntas sobre a programação de interpolação circular nessas máquinas. É uma habilidade crucial na usinagem CNC, e estou feliz em resumi-la para você hoje.

Vamos começar com o básico. A interpolação circular consiste em fazer com que a ferramenta do torno se mova em um caminho circular. Isso é muito útil quando você trabalha em peças com recursos curvos, como arcos e círculos. Pense nisso como guiar sua ferramenta para traçar um círculo perfeito ou um segmento de arco ao redor de sua peça de trabalho.

Agora, em um torno CNC Fanuc, existem duas formas principais de programar a interpolação circular: G02 e G03. G02 é para interpolação circular no sentido horário e G03 é para sentido anti-horário. A direção é muito importante porque determina como a ferramenta se moverá ao redor do círculo.

Antes de mergulharmos no código, você precisa saber algumas coisas importantes. Primeiro, você precisa ter uma imagem clara do centro do círculo que está tentando criar em relação ao ponto inicial da sua ferramenta. Existem duas maneiras de definir o centro do círculo na programação Fanuc: usando os parâmetros I e K ou o parâmetro R.

Os parâmetros I e K representam a distância do ponto inicial do arco ao centro do círculo nos eixos X e Z respectivamente. Por exemplo, se o seu ponto inicial for (X10, Z20) e o centro do círculo estiver em (X15, Z25), então I = 5 (direção X) e K = 5 (direção Z).

Aqui está um exemplo simples de um programa G02 usando I e K:

N10 G90 G21; Definir programação absoluta e unidades métricas N20 T0101; Selecione a ferramenta 1 e o corretor 1 N30 M03 S800 ; Fuso ligado, sentido horário, 800 RPM N40 G00 X20 Z2 ; Movimento rápido para o ponto inicial N50 G02 X30 Z - 5 I5 K0 F0.2 ; Interpolação circular no sentido horário N60 G00 X100 Z100 ; Movimento rápido para uma posição segura N70 M05 ; Fuso desligado N80 M30 ; Fim do programa

Neste código, o G00 em N40 move a ferramenta rapidamente para o ponto inicial (X20, Z2). O G02 no N50 diz ao torno para fazer uma interpolação circular no sentido horário. O X30 Z - 5 é o ponto final do arco, e I5 K0 indica que o centro do círculo está 5 unidades à direita (direção X) do ponto inicial e na mesma posição Z. O F0.2 define a taxa de avanço.

Por outro lado, você pode usar o parâmetro R para definir a interpolação circular. O parâmetro R representa o raio do círculo. Mas há um porém: você não pode usar o parâmetro R para círculos completos. É principalmente para arcos.

Aqui está um exemplo usando o parâmetro R:

N10 G90 G21; Definir programação absoluta e unidades métricas N20 T0101; Selecione a ferramenta 1 e o corretor 1 N30 M03 S800 ; Fuso ligado, sentido horário, 800 RPM N40 G00 X20 Z2 ; Movimento rápido para o ponto inicial N50 G02 X30 Z - 5 R5 F0.2 ; Interpolação circular no sentido horário usando R N60 G00 X100 Z100 ; Movimento rápido para uma posição segura N70 M05 ; Fuso desligado N80 M30 ; Fim do programa

Neste código, o R5 em N50 informa ao torno que o raio do arco é de 5 unidades.

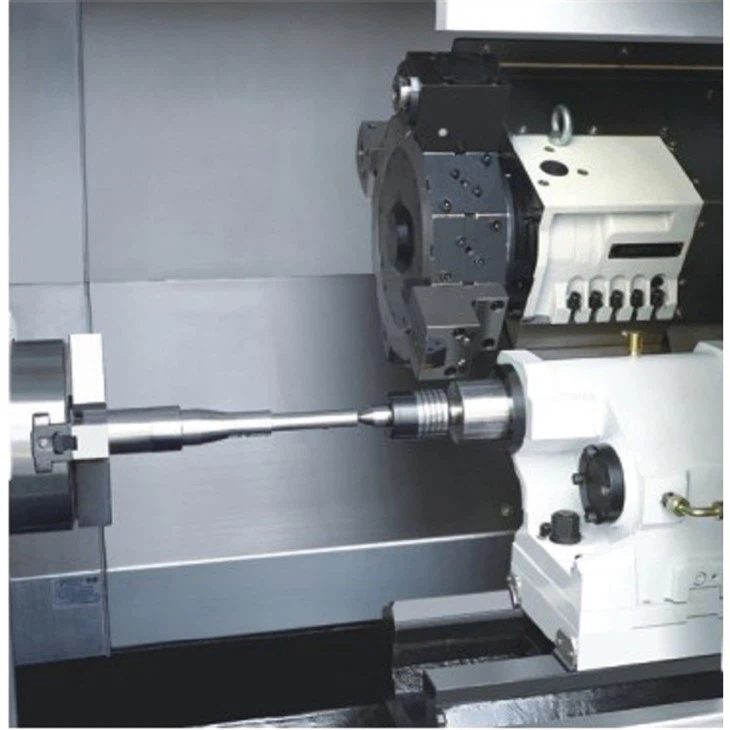

Ao programar a interpolação circular, também é essencial ter em mente a precisão da sua máquina. Os tornos CNC Fanuc que fornecemos são construídos com componentes de alta precisão, o que significa que você pode obter cortes circulares realmente precisos. Se você está procurando uma máquina de alta precisão, pode estar interessado em nossoTorno CNC de torre de alta precisão. É uma fera quando se trata de criar recursos circulares precisos.

Outra coisa a considerar é o material com o qual você está trabalhando. Materiais diferentes têm propriedades de corte diferentes, o que pode afetar o modo como você programa a interpolação circular. Para materiais mais duros, pode ser necessário reduzir o avanço e a velocidade do fuso para evitar o desgaste da ferramenta e garantir um bom acabamento.

Agora, vamos falar sobre alguns erros comuns a serem evitados ao programar interpolação circular em um torno CNC Fanuc. Um dos maiores erros é errar na direção. Misturar G02 e G03 pode fazer com que a ferramenta se mova na direção oposta à que você pretendia, o que pode atrapalhar sua peça.

Outro erro é calcular mal o centro do círculo. Se os valores I, K ou R estiverem errados, a ferramenta não seguirá o caminho circular correto e você acabará com uma peça imprecisa.

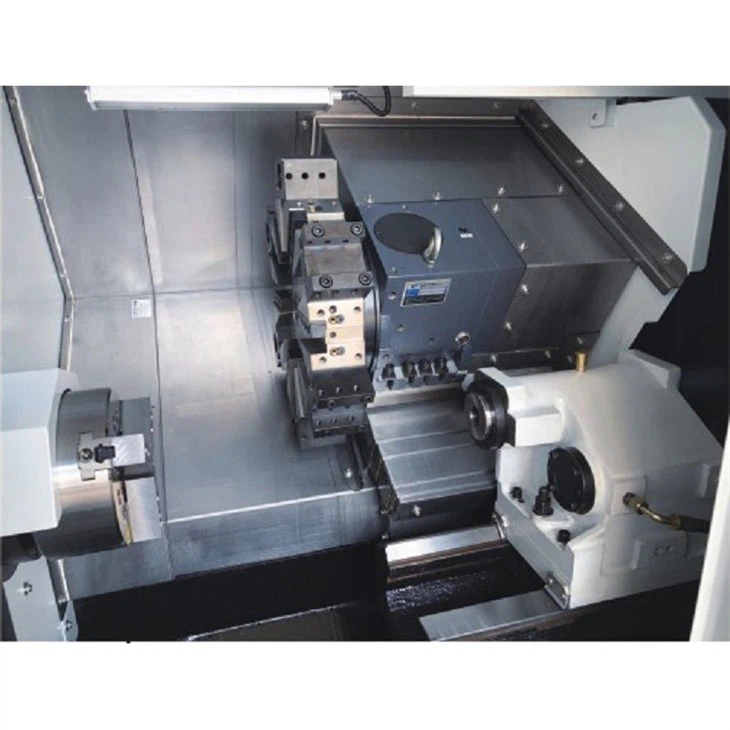

Se você estiver lidando com peças de grande diâmetro ou precisar de uma capacidade de furo maior, nossoTorno CNC de cama inclinada de grande furopode ser a escolha certa para você. Ele foi projetado para lidar com tarefas de usinagem pesada e pode realizar interpolação circular com facilidade.

Para quem precisa de um torno horizontal inclinado mais padrão, temos oTorno de cama inclinada horizontal. É uma máquina versátil que pode ser usada em uma ampla gama de projetos de interpolação circular.

Então, aí está! Essa é a dica sobre como programar a interpolação circular em um torno CNC Fanuc. Pode parecer um pouco complicado no início, mas com prática, você estará programando círculos e arcos perfeitos rapidamente.

Se você tiver alguma dúvida sobre programação ou se estiver interessado em adquirir um de nossos tornos CNC Fanuc, não hesite em entrar em contato. Estamos aqui para ajudá-lo a levar sua usinagem para o próximo nível.

Referências

• Manual do operador do torno CNC Fanuc
• Manual de usinagem CNC
