Qual é o sistema de frenagem do fuso de um grande torno CNC?

Ei! Como fornecedor de grandes tornos CNC, sou frequentemente questionado sobre o sistema de travagem do fuso. Então, pensei em explicar isso para você nesta postagem do blog.

Primeiramente, vamos falar sobre o que é um sistema de freio de fuso e por que ele é tão importante em um grande torno CNC. O fuso é o coração do torno. É a peça que segura a peça e a gira em altas velocidades para realizar diversas operações de usinagem, como torneamento, mandrilamento e rosqueamento. Um sistema de frenagem do fuso é projetado para interromper a rotação do fuso de forma rápida e segura quando necessário.

Existem alguns motivos pelos quais você deseja parar o fuso rapidamente. Um grande motivo é a segurança. Se houver uma emergência ou algo de errado durante o processo de usinagem, você precisará parar o fuso imediatamente para evitar acidentes. Outro motivo é a eficiência. Num ambiente de produção, cada segundo conta. Um sistema de frenagem do fuso de ação rápida pode reduzir o tempo ocioso entre as operações, permitindo que você realize mais trabalho em menos tempo.

Agora, vejamos os diferentes tipos de sistemas de frenagem do fuso comumente usados ​​em grandes tornos CNC.

Sistemas de Frenagem Mecânica

Os sistemas de frenagem mecânica são um dos tipos mais antigos e simples. Eles funcionam usando fricção física para parar o fuso. Um exemplo comum é o freio a disco. Em um sistema de freio a disco, há um disco preso ao eixo. Quando o freio é acionado, as pastilhas do freio são pressionadas contra o disco, criando um atrito que retarda e eventualmente interrompe a rotação do fuso.

A vantagem dos sistemas de travagem mecânica é a sua simplicidade e fiabilidade. Eles são relativamente fáceis de manter e reparar. No entanto, eles têm algumas desvantagens. Com o tempo, as pastilhas de freio se desgastam e precisam ser substituídas. Além disso, a força de frenagem pode ser afetada por fatores como temperatura e quantidade de desgaste nas pastilhas.

Sistemas de Frenagem Elétrica

Os sistemas de frenagem elétrica estão se tornando cada vez mais populares nos grandes tornos CNC modernos. Existem alguns tipos diferentes de frenagem elétrica, mas uma das mais comuns é a frenagem regenerativa.

Na frenagem regenerativa, o motor que aciona o fuso é usado como gerador quando o freio é aplicado. Em vez de dissipar a energia na forma de calor, como em um freio mecânico, a energia elétrica gerada pelo motor giratório é realimentada na fonte de alimentação. Isto não apenas para o fuso, mas também economiza energia.

Outro tipo de frenagem elétrica é a frenagem dinâmica. Na frenagem dinâmica, a energia elétrica do motor em rotação é dissipada na forma de calor através de um resistor. Este método é um pouco menos eficiente que a frenagem regenerativa em termos de uso de energia, mas ainda é uma forma muito eficaz de parar o fuso rapidamente.

A principal vantagem dos sistemas de frenagem elétrica é sua resposta em alta velocidade. Eles podem parar o fuso muito mais rápido do que os sistemas mecânicos em muitos casos. Além disso, possuem menos peças móveis, o que significa menos desgaste e menores custos de manutenção a longo prazo. No entanto, eles podem ser mais complexos de instalar e solucionar problemas em comparação com sistemas mecânicos.

Sistemas de Frenagem Hidráulica

Os sistemas de frenagem hidráulica usam pressão hidráulica para aplicar a força de frenagem. Em um sistema de frenagem hidráulica, um cilindro hidráulico é usado para empurrar as pastilhas de freio contra uma superfície de frenagem no eixo.

A vantagem dos sistemas de travagem hidráulicos é a sua capacidade de gerar uma grande quantidade de força de travagem. Eles são muito eficazes para grandes tornos CNC que precisam impedir a rotação de peças pesadas em altas velocidades. Os sistemas hidráulicos também oferecem um controle suave e preciso da força de frenagem.

No entanto, os sistemas de travagem hidráulicos são mais complexos que os sistemas mecânicos. Eles exigem uma bomba hidráulica, mangueiras e válvulas, o que significa mais componentes que podem falhar. Além disso, o fluido hidráulico precisa ser mantido no nível e na qualidade corretos para garantir a operação adequada.

Ao escolher um sistema de freio de fuso para um torno CNC grande, há alguns fatores que você precisa considerar.

Requisitos de velocidade e torque

A velocidade e o torque em que o fuso opera determinarão o tipo e o tamanho do sistema de freio necessário. Se estiver trabalhando com fusos de alta velocidade, você precisará de um sistema de freio que possa parar o fuso rapidamente sem causar muito estresse nos componentes. Por outro lado, se estiver lidando com aplicações de alto torque, você precisará de um sistema de freio que possa lidar com a grande quantidade de força rotacional.

Requisitos de precisão

Em algumas operações de usinagem, a precisão é crucial. É essencial um sistema de freio que possa parar o fuso com precisão em uma posição específica. Os sistemas de frenagem elétrica costumam ser uma boa escolha para aplicações de alta precisão porque oferecem um controle mais preciso sobre o processo de frenagem.

Custo e Manutenção

O custo é sempre um fator na escolha de qualquer componente para seu torno CNC. Os sistemas de frenagem mecânica são geralmente a opção inicial mais acessível, mas podem ter custos de manutenção mais elevados a longo prazo devido à necessidade de substituição das pastilhas de freio. Os sistemas de travagem eléctricos e hidráulicos podem ser mais caros inicialmente, mas podem oferecer custos de manutenção mais baixos a longo prazo.

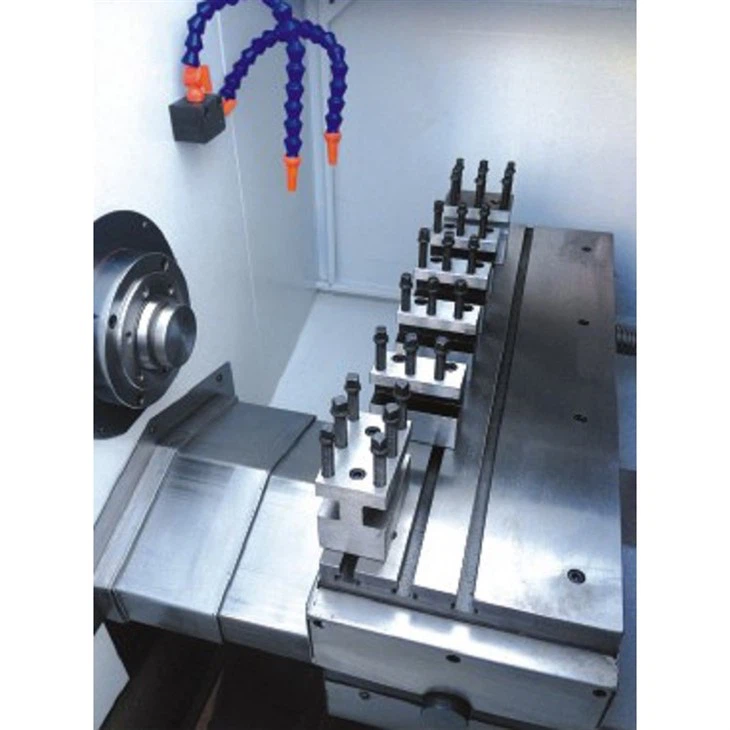

Como um grande fornecedor de tornos CNC, oferecemos uma linha de tornos com diferentes sistemas de freio de fuso para atender às suas necessidades específicas. Se você está procurando um novo torno CNC, temos ótimas opções. Confira nossoTorno CNC de metal pequeno,Torno CNC de cama plana de metal horizontal, eTorno CNC Econômico.

Se você estiver interessado em saber mais sobre nossos produtos ou tiver alguma dúvida sobre sistemas de freio de fuso, não hesite em nos contatar. Estamos aqui para ajudá-lo a fazer a escolha certa para suas necessidades de usinagem. Quer você tenha uma oficina de pequena escala ou uma instalação de fabricação em grande escala, temos a experiência e os produtos para apoiar suas operações.

Referências

• "Manual de máquinas-ferramenta CNC" por Peter Smid
• "Tecnologia de Fabricação Moderna" por Mikell P. Groover
• Manuais técnicos de diversos fabricantes de tornos CNC.
